BIOLOGÍA "I", "II" Y "III" LAPSO ESCOLAR

I LAPSO

• TEORÍA CELULAR:

     La teoría celular explica la constitución de los seres vivos sobre la base de células, y el papel que estas tienen en la constitución de la vida y en la descripción de las principales características de los seres vivos.

     El desarrollo de la teoría celular es una ilustración de la interacción entre hechos e ideas. Los avances técnicos han permitido ir descifrando poco a poco los más intrincados problemas biológicos, hasta llegar a facilitar en nuestros días una visión precisa y de gran complejidad de los organismos vivos y en particular de la célula.

     Si retrocedemos al menos unos trescientos años, Robert Hooke, al describir las "células", y Antonie Van Leeuwenhoek, al observar por vez primera los microorganismos y otras formas celulares, con sus microscopios rudimentarios, ponían al alcance del hombre valiosos medios de observación que al ser perfeccionados mas tarde, servirían para dar pasos de gigantes al asentamiento de los conocimientos de la célula. Durante el período inicial de desarrollo de la teoría celular, los científicos acumularon hechos relativos a las células, con la ayuda de microscopios simples. El período medio de desarrollo de la teoría celular comprendió no solo la observación, sino también los intentos de los científicos para llegar a generalizaciones a partir de sus descubrimientos.

     En 1839 ocurrieron dos hechos sobresalientes en conexión con este tema: Purkinje, en Bohemia, acuña el término "protoplasma" para significar el contenido vivo de la célula, y los alemanes Schleiden y Schwann presentan la idea de que todos los seres vivos están formados por células, provocando así el nacimiento de lo que mas tarde habría de llamarse "teoría celular", en la que se define un hecho trascendental: la célula es la unidad fundamental no solo por lo que respecta a su función, sino también en cuanto a su estructura.

     Este período terminó con el enunciado de la teoría celular cuyos postulados pueden resumirse en los siguientes 4 puntos:

• Todos los animales y vegetales están constituidos por células.
• La célula es la unidad básica de estructura y función en un organismo multicelular.
• La división celular da origen a la continuidad genética entre células progenitoras y sus descendientes.
• La vida del organismo depende del funcionamiento y control de todas sus células.

     Varios científicos postularon numerosos principios para darle una estructura adecuada a la teoría celular:

• Carl Woese (1928 - 2012)
• Robert Hooke (1635 - 1703)
• Anton van Leeuwenhoek (1632- 1723)
• Xavier Bichat (1771 - 1882)
• Theodor Schwann (1810 - 1882)
• Matthias Jacob Schleiden (1804 - 1881)

• LA CÉLULA: Una célula es la unidad morfológica y funcional de todo ser vivo. De hecho, la célula es el elemento de menor tamaño que puede considerarse vivo. De este modo, puede clasificarse a los organismos vivos según el número de células que posean: si solo tienen una, se les denomina unicelulares (como pueden ser los protozoos o las bacterias, organismos microscópicos); si poseen más, se les llama pluricelulares. En estos últimos el número de células es variable: de unos pocos cientos, como en algunos nematodos, a cientos de billones, como en el caso del ser humano.

     La teoría celular, propuesta en 1838 para los vegetales y en 1839 para los animales, por Matthias Jakob Schleiden y Theodor Schwann, postula que todos los organismos están compuestos por células, y que todas las células derivan de otras precedentes. De este modo, todas las funciones vitales emanan de la maquinaria celular y de la interacción entre células adyacentes; además, la tenencia de la información genética, base de la herencia, en su ADN permite la transmisión de aquella de generación en generación.

     La aparición del primer organismo vivo sobre la Tierra suele asociarse al nacimiento de la primera célula. Si bien existen muchas hipótesis que especulan cómo ocurrió, usualmente se describe que el proceso se inició gracias a la transformación de moléculas inorgánicas en orgánicas bajo unas condiciones ambientales adecuadas; tras esto, dichas biomoléculas se asociaron dando lugar a entes complejos capaces de autorreplicarse. Existen posibles evidencias fósiles de estructuras celulares en rocas datadas en torno a 4 o 3,5 miles de millones de años.

     Existen dos grandes tipos celulares: las procariotas (que comprenden las células de arqueas y bacterias) y las eucariotas (divididas tradicionalmente en animales y vegetales, si bien se incluyen además hongos y protistas, que también tienen células con propiedades características).

     Las células, como sistemas termodinámicos complejos, poseen una serie de elementos estructurales y funcionales comunes que posibilitan su supervivencia; no obstante, los distintos tipos celulares presentan modificaciones de estas características comunes que permiten su especialización funcional y, por ello, la ganancia de complejidad. De este modo, las células permanecen altamente organizadas a costa de incrementar la entropía del entorno, uno de los requisitos de la vida.

• Características:
• Estructurales:
• Individualidad: Todas las células están rodeadas de una envoltura (que puede ser una bicapa lipídica desnuda, en células animales; una pared de polisacárido, en hongos y vegetales; una membrana externa y otros elementos que definen una pared compleja), que las separa y comunica con el exterior, que controla los movimientos celulares y que mantiene el potencial de membrana.
• Contienen un medio interno acuoso, el citosol, que forma la mayor parte del volumen celular y en el que están inmersos los orgánulos celulares.
• Poseen material genético en forma de ADN, el material hereditario de los genes, que contiene las instrucciones para el funcionamiento celular, así como ARN, a fin de que el primero se exprese.
• Tienen enzimas y otras proteínas, que sustentan, junto con otras biomoléculas, un metabolismo activo.

• Químicas:
• Nutrición: Las células toman sustancias del medio, las transforman de una forma a otra, liberan energía y eliminan productos de desecho, mediante el metabolismo.
• Crecimiento y multiplicación: Las células son capaces de dirigir su propia síntesis. A consecuencia de los procesos nutricionales, una célula crece y se divide, formando dos células, en una célula idéntica a la célula original, mediante la división celular.
• Diferenciación: Muchas células pueden sufrir cambios de forma o función en un proceso llamado diferenciación celular. Cuando una célula se diferencia, se forman algunas sustancias o estructuras que no estaban previamente formadas y otras que lo estaban dejan de formarse. La diferenciación es a menudo parte del ciclo celular en que las células forman estructuras especializadas relacionadas con la reproducción, la dispersión o la supervivencia.

• Célula Procariota: Las células procariotas son pequeñas y menos complejas que las eucariotas. Contienen ribosomas pero carecen de sistemas de endomembranas (esto es, orgánulos delimitados por membranas biológicas, como puede ser el núcleo celular). Por ello poseen el material genético en el citosol. Sin embargo, existen excepciones: algunas bacterias fotosintéticas poseen sistemas de membranas internos. Pueden ser bacterias, arqueas, u otros tipos.

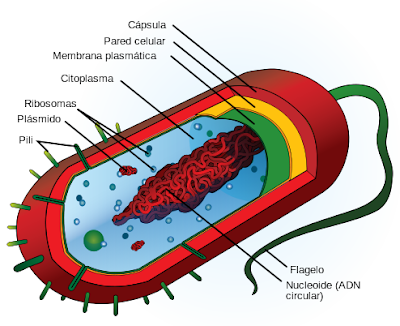

Bacteria. (Célula Procariota).

• Células Eucariotas: Las células eucariotas son el exponente de la complejidad celular actual. Presentan una estructura básica relativamente estable caracterizada por la presencia de distintos tipos de orgánulos intracitoplasmáticos especializados, entre los cuales destaca el núcleo, que alberga el material genético. Especialmente en los organismos pluricelulares, las células pueden alcanzar un alto grado de especialización. Dicha especialización o diferenciación es tal que, en algunos casos, compromete la propia viabilidad del tipo celular en aislamiento. Por otro lado, la estructura de la célula varía dependiendo de la situación taxonómica del ser vivo: de este modo, las células vegetales difieren de las animales, así como de las de los hongos. Por ejemplo, las células animales carecen de pared celular, son muy variables, no tiene plastos, puede tener vacuolas pero no son muy grandes y presentan centríolos. Las células de los vegetales, por su lado, presentan una pared celular compuesta principalmente de celulosa, disponen de plastos como cloroplastos (orgánulo capaz de realizar la fotosíntesis), cromoplastos (orgánulos que acumulan pigmentos) o leucoplastos (orgánulos que acumulan el almidón fabricado en la fotosíntesis), poseen vacuolas de gran tamaño que acumulan sustancias de reserva o de desecho producidas por la célula y finalmente cuentan también con plasmodesmos, que son conexiones citoplasmáticas que permiten la circulación directa de las sustancias del citoplasma de una célula a otra, con continuidad de sus membranas plasmáticas.



  Célula Eucariota.

• TRANSPORTE CELULAR: El transporte celular es el intercambio de sustancias entre el interior celular y el exterior a través de la membrana plasmática que es una membrana semipermeable.
• Transporte a través de la membrana celular o membrana plasmática: El transporte es muy importante para la célula porque le permite expulsar de su interior los desechos del metabolismo, también el movimiento de sustancias que sintetiza como hormonas. Además es la forma en que adquiere nutrientes mediante procesos de incorporación a la célula de nutrientes disueltos en el agua. Las vías de transporte a través de la membrana celular y los mecanismos básicos para las moléculas de pequeño tamaño son:
• El Transporte Pasivo: Permite el paso molecular a través de la membrana plasmática a favor del gradiente de concentración o de carga eléctrica. El transporte de sustancias se realiza mediante la bicapa lipídica o los canales iónicos, e incluso por medio de proteínas integrales. Hay cuatro mecanismos de transporte pasivo:

1. Ósmosis: Transporte de moléculas de agua a través de la membrana plasmática mediado por proteínas específicas (acuaporinas) y a favor de su gradiente de concentración.
2. Difusión simple: Paso de sustancias a través de la membrana plasmática, como los gases respiratorios, el alcohol y otras moléculas no polares.
3. Difusión facilitada: Transporte celular donde es necesaria la presencia de un carrier o transportador (proteína integral) para que las sustancias atraviesen la membrana. Sucede porque las moléculas son más grandes o insolubles en lípidos y necesitan ser transportadas con ayuda de proteínas de la membrana.
4. Ultrafiltración o Diálisis: En este proceso de transporte pasivo, el agua y algunos solutos pasan a través de una membrana por efecto de una presión hidrostática. El movimiento es siempre desde el área de mayor presión al de menos presión. La ultrafiltración tiene lugar en el cuerpo humano en los riñones y es debida a la presión arterial generada por el corazón. Esta presión hace que el agua y algunas moléculas pequeñas (como la urea, la creatinina, sales, etc.) pasen a través de las membranas de los capilares microscópicos de los glomérulos para ser eliminadas en la orina. Las proteínas y grandes moléculas como hormonas, vitaminas, etc., no pasan a través de las membranas de los capilares y son retenidas en la sangre.

• El Transporte Activo: Es un mecanismo celular por medio del cual algunas moléculas atraviesan la membrana plasmática contra un gradiente de concentración, es decir, desde una zona de baja concentración a otra de alta concentración con el consecuente gasto de energía (llamados Biotreserineos). Los ejemplos típicos son la bomba de sodio-potasio, la bomba de calcio o simplemente el transporte de glucosa.

• El Transporte en Masa: Las macromoléculas o partículas grandes se introducen o expulsan de la célula por dos mecanismos, la Endocitocis y la Exocitosis.

     La Endocitosis: Es el proceso celular, por el que la célula mueve hacia su interior moléculas grandes o partículas, este proceso se puede dar por evaginación, invaginación o por mediación de receptores a través de su membrana citoplasmática, formando una vesícula que luego se desprende de la membrana celular y se incorpora al citoplasma. Esta vesícula, llamada endosoma, luego se fusiona con un lisosoma que realizará la digestión del contenido celular.Existen tres procesos:

• Pinocitosis: Consiste en la ingestión de líquidos y solutos mediante pequeñas vesículas.
• Fagocitosis: Consiste en la ingestión de grandes partículas que se engloban en grandes vesículas (fagosomas) que se desprenden de la membrana celular.
• Endocitosis Mediada por Receptor o Ligando: Es de tipo específica, captura macromoléculas específicas del ambiente, fijándose a través de proteínas ubicadas en la membrana plasmática (específicas).



  Tipos de Endocitosis.

     Exocitosis: Es la expulsión o secreción de sustancias como la insulina a través de la fusión de vesículas con la membrana celular. La exocitosis es el proceso celular por el cual las vesículas situadas en el citoplasma se fusionan con la membrana citoplasmática, liberando su contenido.

II LAPSO

• LA FOTOSÍNTESIS:

     La fotosíntesis o función clorofílica es la conversión de materia inorgánica en materia orgánica gracias a la energía que aporta la luz. En este proceso la energía lumínica se transforma en energía química estable, siendo el NADPH (nicotín adenín dinucleótido fosfato) y el ATP (adenosín trifosfato) las primeras moléculas en la que queda almacenada esta energía química. Con posterioridad, el poder reductor del NADPH y el potencial energético del grupo fosfato del ATP se usan para la síntesis de hidratos de carbono a partir de la reducción del dióxido de carbono. La vida en nuestro planeta se mantiene fundamentalmente gracias a la fotosíntesis que realizan en el medio acuático las algas, las cianobacterias, las bacterias rojas, y las bacterias púrpuras y bacterias verdes del azufre, y en el medio terrestre las plantas, que tienen la capacidad de sintetizar materia orgánica (imprescindible para la constitución de los seres vivos) partiendo de la luz y la materia inorgánica.

     Los orgánulos citoplasmáticos encargados de la realización de la fotosíntesis son los cloroplastos, unas estructuras polimorfas y de color verde (esta coloración es debida a la presencia del pigmento clorofila) propias de las células vegetales. En el interior de estos orgánulos se halla una cámara que contiene un medio interno llamado estroma, que alberga diversos componentes, entre los que cabe destacar enzimas encargadas de la transformación del dióxido de carbono en materia orgánica y unos sáculos aplastados denominados tilacoides, cuya membrana contiene pigmentos fotosintéticos. En términos medios, una célula foliar tiene entre cincuenta y sesenta cloroplastos en su interior.

     Los organismos que tienen la capacidad de llevar a cabo la fotosíntesis son llamados fotoautótrofos, (otra nomenclatura posible es la de autótrofos, pero se debe tener en cuenta que bajo esta denominación también se engloban aquellas bacterias que realizan la quimiosíntesis) y fijan el CO2 atmosférico. En la actualidad se diferencian dos tipos de procesos fotosintéticos, que son la fotosíntesis oxigénica y la fotosíntesis anoxigénica. La primera de las modalidades es la propia de las plantas superiores, las algas y las cianobacterias, donde el dador de electrones es el agua y, como consecuencia, se desprende oxígeno. Mientras que la segunda, también conocida con el nombre de fotosíntesis bacteriana, la realizan las bacterias purpúreas y verdes del azufre, en las que el dador de electrones es el sulfuro de hidrógeno (H2S), y consecuentemente, el elemento químico liberado no será oxígeno sino azufre, que puede ser acumulado en el interior de la bacteria, o en su defecto, expulsado al agua.

•  RESPIRACIÓN CELULAR:

     La respiración celular o respiración interna es el conjunto de reacciones bioquímicas por las cuales determinados compuestos orgánicos son degradados completamente, por oxidación, hasta convertirse en sustancias inorgánicas, proceso que proporciona energía aprovechable por la célula (principalmente en forma de ATP).

• Tipos de Respiración Celular:
• Respiración aeróbica: El aceptor final de electrones es el oxígeno molecular, que se reduce a agua. La realizan la inmensa mayoría de organismos , incluidas los humanos. Los organismos que llevan a cabo este tipo de respiración reciben el nombre de organismos aeróbicos.


• Respiración anaeróbica: El aceptor final de electrones es una molécula inorgánica distinta del oxígeno, más raramente una molécula orgánica. Es un tipo de metabolismo muy común en muchos microorganismos, especialmente procariotas. No debe confundirse con la fermentación, proceso también anaeróbico, pero en el que no interviene nada parecido a una cadena transportadora de electrones.

• FERMENTACIÓN:

     La fermentación es un proceso catabólico de oxidación incompleta, que no requiere oxígeno, y el producto final es un compuesto orgánico. Según los productos finales, existen diversos tipos de fermentación. La fermentación típica es llevada a cabo por las levaduras. También algunos metazoos y protistas son capaces de realizarla.

     El proceso de fermentación es anaeróbico, es decir, se produce en ausencia de oxígeno; ello significa que el aceptor final de los electrones del NADH producido en la glucólisis no es el oxígeno, sino un compuesto orgánico que se reducirá para poder reoxidar el NADH a NAD+. El compuesto orgánico que se reduce (acetaldehído, piruvato, entre otros) es un derivado del sustrato que se ha oxidado anteriormente.

     En los seres vivos, la fermentación es un proceso anaeróbico y en él no intervienen las mitocondrias ni la cadena respiratoria. El proceso de fermentación es característico de algunos microorganismos: algunas bacterias y levaduras. También se produce en la mayoría de las células de los animales (incluido el ser humano), excepto en las neuronas, que mueren rápidamente si no pueden realizar la respiración celular; algunas células, como los eritrocitos, carecen de mitocondrias y se ven obligadas a fermentar; el tejido muscular de los animales realiza la fermentación láctica cuando el aporte de oxígeno a las células musculares no es suficiente para el metabolismo aerobio y la contracción muscular.

     Desde el punto de vista energético, las fermentaciones son muy poco rentables si se comparan con la respiración aerobia, ya que a partir de una molécula de glucosa solo se obtienen dos moléculas de ATP, mientras que en la respiración se producen de 36 a 38. Esto se debe a la oxidación del NADH que, en lugar de penetrar en la cadena respiratoria, cede sus electrones a compuestos orgánicos con poco poder oxidante.

     En la industria la fermentación puede ser oxidativa, es decir, en presencia de oxígeno, pero es una oxidación aeróbica incompleta, como la producción de ácido acético a partir de etanol.

• Usos:

     El beneficio industrial primario de la fermentación es la conversión del mosto en vino, cebada en cerveza y carbohidratos en dióxido de carbono para hacer pan. Otros usos de la fermentación son la producción de suplementos como la cianocobalamina, etc. De acuerdo con Steinkraus (1995), la fermentación de los alimentos sirve a 5 propósitos generales:

• Enriquecimiento de la dieta a través del desarrollo de una diversidad de sabores, aromas y texturas en los substratos de los alimentos.
• Preservación de cantidades substanciales de alimentos a través de ácido láctico, etanol, ácido acético y fermentaciones alcalinas.
• Enriquecimiento de substratos alimenticios con proteína, aminoácidos, ácidos grasos esenciales y vitaminas.
• Detoxificación durante el proceso de fermentación alimenticia.
• Disminución de los tiempos de cocinado y de los requerimientos de combustible.

     La fermentación tiene algunos usos exclusivos para los alimentos. Puede producir nutrientes importantes o eliminar antinutrientes. Los alimentos pueden preservarse por fermentación, la fermentación hace uso de energía de los alimentos y puede crear condiciones inadecuadas para organismos indeseables. Por ejemplo, avinagrando el ácido producido por la bacteria dominante, inhibe el crecimiento de todos los otros microorganismos. También por fermentación de la leche se obtiene el yogur y el kéfir.

• Tipos: Hay fermentación natural, cuando las condiciones ambientales permiten la interacción de los microorganismos y los sustratos orgánicos susceptibles, y artificial, cuando el ser humano propicia condiciones y el contacto referido. Todas las fermentaciones comienzan a partir del piruvato, hay siete tipos de fermentaciones:
• Fermentación Acética.
• Fermentación Alcohólica.
• Fermentación Butírica.
• Fermentación Láctica.
• Fermentación Butírica II.
• Fermentación Butanodiólica.
• Fermentación Propiónica.

Fermentación Alcohólica para la Formación de Etanol.

III LAPSO

• DIVISIÓN CELULAR:

     La división celular es una parte muy importante del ciclo celular en la que una célula inicial se divide para formar células hijas. Gracias a la división celular se produce el crecimiento de los seres vivos. En los organismos pluricelulares este crecimiento se produce gracias al desarrollo de los tejidos y en los seres unicelulares mediante la reproducción asexual.

     Los seres pluricelulares reemplazan su dotación celular gracias a la división celular y suele estar asociada con la diferenciación celular. En algunos animales la división celular se detiene en algún momento y las células acaban envejeciendo. Las células senescentes se deterioran y mueren debido al envejecimiento del cuerpo. Las células dejan de dividirse porque los telómeros se vuelven cada vez más cortos en cada división y no pueden proteger a los cromosomas como tal.

     Las células hijas de las divisiones celulares, en el desarrollo temprano embrionario, contribuyen de forma desigual a la generación de los tejidos adultos.

-Tipos de Reproducción Asociados a la División Celular:

• Bipartición: Es la división de la célula madre en dos células hijas, cada nueva célula es un nuevo individuo con estructuras y funciones idénticas a la célula madre. Este tipo de reproducción la presentan organismos como bacterias, amebas y algas.

• Gemación: Se presenta cuando unos nuevos individuos se producen a partir de yemas. El proceso de gemación es frecuente en esponjas, celentereos, briozoos. En una zona o varias del organismo progenitor se produce una envaginación o yema que se va desarrollando y en un momento dado sufre una constricción en la base y se separa del progenitor comenzando su vida como nuevo ser. Las yemas hijas pueden presentar otras yemas a las que se les denomina yemas secundarias. En algunos organismos se pueden formar colonias cuando las yemas no se separan del organismo progenitor. En las formas más evolucionadas de briozoos se observa en el proceso de gemación que se realiza de forma más complicada. La gemación es el proceso evolutivo del ser vivo por meiosis. El número de individuos de una colonia, la manera en que están agrupados y su grado de diferenciación varía y a menudo es característica de una especie determinada. Los briozoos pueden originar nuevos individuos sobre unas prolongaciones llamados estolones y al proceso se le denomina estolonización.

• Esporulación: Esputación o esporogénesis consiste en un proceso de diferenciación celular para llegar a la producción de células reproductivas dispersivas de resistencia llamadas esporas. Este proceso ocurre en hongos, amebas, líquenes, algunos tipos de bacterias, protozoos, esporozoos (como el Plasmodium causante de malaria), y es frecuente en vegetales (especialmente algas, musgos y helechos), grupos de muy diferentes orígenes evolutivos, pero con semejantes estrategias reproductivas, todos ellos pueden recurrir a la formación células de resistencia para favorecer la dispersión. Durante la esporulación se lleva a cabo la división del núcleo en varios fragmentos, y por una división celular asimétrica una parte del citoplasma rodea cada nuevo núcleo dando lugar a las esporas. Dependiendo de cada especie se puede producir un número parciable de esporas y a partir de cada una de ellas se desarrollará un individuo independiente.


-Procesos de División Celular:

• Interfase: Es la preparación de las células para la división.
• Mitosis: Es la forma más común de la división celular en las células eucariotas. Una célula que ha adquirido determinados parámetros o condiciones de tamaño, volumen, almacenamiento de energía, factores medioambientales, puede replicar totalmente su dotación de ADN y dividirse en dos células hijas, normalmente iguales. Ambas células serán diploides o haploides, dependiendo de la célula madre.
• Meiosis: Es la división de una célula diploide en cuatro células haploides. Esta división celular se produce en organismos multicelulares para producir gametos haploides, que pueden fusionarse después para formar una célula diploide llamada cigoto en la fecundación.


• LEYES DE MENDEL:

     Las leyes de Mendel son el conjunto de reglas básicas sobre la transmisión por herencia genética de las características de los organismos padres a sus hijos. Estas reglas básicas de herencia constituyen el fundamento de la genética. Las leyes se derivan del trabajo realizado por Gregor Mendel publicado en el año 1865 y en 1866, aunque fue ignorado por mucho tiempo hasta su redescubrimiento en 1900.

     La historia de la ciencia encuentra en la herencia mendeliana un hito en la evolución de la biología solo comparable con las leyes de Newton en el desarrollo de la física. Tal valoración se basa en el hecho de que Mendel fue el primero en formular con total precisión una nueva teoría de la herencia, expresada en lo que luego se llamaría "leyes de Mendel", que se enfrentaba a la poco rigurosa teoría de la herencia por mezcla de sangre. Esta teoría aportó a los estudios biológicos las nociones básicas de la genética moderna.

• Experimentos de Mendel:

     Mendel publicó sus experimentos con guisantes en 1865 y 1866. A continuación se describen las principales ventajas de la elección de Pisum sativum como organismo modelo: su bajo coste, tiempo de generación corto, elevado índice de descendencia, diversas variedades dentro de la misma especie (color, forma, tamaño, entre otros.). Además, reúne características típicas de las plantas experimentales, como poseer caracteres diferenciales constantes.

     Pisum sativum (planta de guisantes) es una planta autógama, es decir, se autofecunda. Mendel lo evitó emasculándola (eliminando las anteras). Así pudo cruzar exclusivamente las variedades deseadas. También embolsó las flores para proteger a los híbridos de polen no controlado durante la floración. Llevó a cabo un experimento control realizando cruzamientos durante dos generaciones sucesivas mediante autofecundación para obtener líneas puras para cada carácter.

     Mendel llevó a cabo la misma serie de cruzamientos en todos sus experimentos. Cruzó dos variedades o líneas puras diferentes respecto de uno o más caracteres. Como resultado obtenía la primera generación filial (F1), en la cuál observó la uniformidad fenotípica de los híbridos. Posteriormente, la autofecundación de los híbridos de F1 dio lugar a la segunda generación filial (F2), y así sucesivamente. También realizó cruzamientos recíprocos, es decir, alternaba los fenotipos de las plantas parentales:

♀P1 x ♂P2

♀P2 x ♂P1

(siendo P la generación parental y los subíndices 1 y 2 los diferentes fenotipos de esta).

Además, llevó a cabo retrocruzamientos, que consisten en el cruzamiento de los híbridos de la primera generación filial (F1) por los dos parentales utilizados, en las dos direcciones posibles:

• ♀F1 x ♂P2 y ♀P2 x ♂F1 (cruzamientos recíprocos)
• ♀F1 x ♂P1 y ♀P1 x ♂F1 (cruzamientos recíprocos)

-Los experimentos demostraron que:

     La herencia se transmite por elementos particulados (refutando, por tanto, la herencia de las mezclas).

     Siguen normas estadísticas sencillas, resumidas en sus dos principios.

Variedad de experimentos que realizó Mendel con la planta de guisantes.

• Leyes: Las tres leyes de Mendel explican y predicen cómo van a ser los caracteres físicos (fenotipo) de un nuevo individuo. Frecuentemente se han descrito como "leyes para explicar la transmisión de caracteres" (herencia genética) a la descendencia. Desde este punto de vista, de transmisión de caracteres, estrictamente hablando no correspondería considerar la primera ley de Mendel (Ley de la uniformidad). Es un error muy extendido suponer que la uniformidad de los híbridos que Mendel observó en sus experimentos es una ley de transmisión, pero la dominancia nada tiene que ver con la transmisión, sino con la expresión del genotipo. Por lo que esta observación mendeliana en ocasiones no se considera una ley de Mendel. Así pues, hay tres leyes de Mendel que explican los caracteres de la descendencia de dos individuos, pero solo son dos las leyes mendelianas de transmisión: la Ley de segregación de caracteres independientes (2.ª ley, que, si no se tiene en cuenta la ley de uniformidad, es descrita como 1.ª Ley) y la Ley de la herencia independiente de caracteres (3.ª ley, en ocasiones descrita como 2.ª Ley).
• 1.ª Ley de Mendel: Principio de la uniformidad de los heterocigotos de la primera generación filial.

     Establece que si se cruzan dos razas puras (un homocigoto dominante con uno recesivo) para un determinado carácter, los descendientes de la primera generación serán todos iguales entre sí, fenotípica y genotípicamente, e iguales fenotípicamente a uno de los progenitores (de genotipo dominante), independientemente de la dirección del cruzamiento. Expresado con letras mayúsculas las dominantes (A = amarillo) y minúsculas las recesivas (a = verde), se representaría así: AA + aa = Aa, Aa, Aa, Aa. En pocas palabras, existen factores para cada carácter los cuales se separan cuando se forman los gametos y se vuelven a unir cuando ocurre la fecundación.

Cruce entre una semilla Homocigota Dominante (Izquierda) y una semilla Homocigota Recesiva (Derecha).

• 2.ª Ley de Mendel: Ley de la segregación de los caracteres en la segunda generación filial.

     Esta ley establece que durante la formación de los gametos, cada alelo de un par se separa del otro miembro para determinar la constitución genética del gameto filial. Es muy habitual representar las posibilidades de hibridación mediante un cuadro de Punnett.

     Mendel obtuvo esta ley al cruzar diferentes variedades de individuos heterocigotos (diploides con dos variantes alélicas del mismo gen: Aa), y pudo observar en sus experimentos que obtenía muchos guisantes con características de piel amarilla y otros (menos) con características de piel verde, comprobó que la proporción era de 3/4 de color amarilla y 1/4 de color verde (3:1). Aa + Aa = AA, Aa, Aa, aa.

Cruce entre 2 semillas Heterocigotas adjunto a sus resultados.

     Según la interpretación actual, los dos alelos, que codifican para cada característica, son segregados durante la producción de gametos mediante una división celular meiótica. Esto significa que cada gameto va a contener un solo alelo para cada gen. Lo cual permite que los alelos materno y paterno se combinen en el descendiente, asegurando la variación.

     Para cada característica, un organismo hereda dos alelos, uno de cada progenitor. Esto significa que en las células somáticas, un alelo proviene de la madre y otro del padre. Estos pueden ser homocigotos o heterocigotos.

• 3.ª Ley de Mendel: Ley de la independencia de los caracteres hereditarios.

     En ocasiones es descrita como la 2.ª Ley, en caso de considerar solo dos leyes (criterio basado en que Mendel solo estudió la transmisión de factores hereditarios y no su dominancia/expresividad). Mendel concluyó que diferentes rasgos son heredados independientemente unos de otros, no existe relación entre ellos, por lo tanto el patrón de herencia de un rasgo no afectará al patrón de herencia de otro. Solo se cumple en aquellos genes que no están ligados (es decir, que están en diferentes cromosomas) o que están en regiones muy separadas del mismo cromosoma. En este caso la descendencia sigue las proporciones. Representándolo con letras, de padres con dos características AALL y aall (donde cada letra representa una característica y la dominancia por la mayúscula o minúscula), por entrecruzamiento de razas puras (1.ª Ley), aplicada a dos rasgos, resultarían los siguientes gametos: AL + al =AL, Al, aL, al.

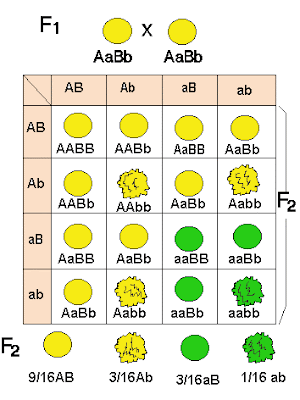

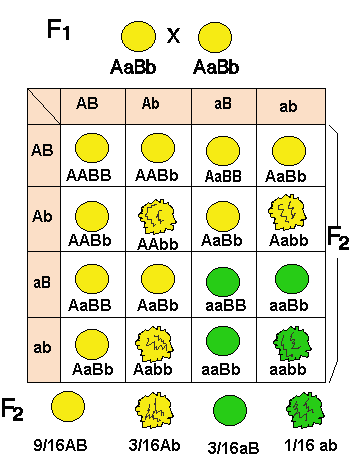

Cruce con 2 características.

ELECTRICIDAD "I", "II" Y "III" LAPSO ESCOLAR

I LAPSO

• Proceso de Evolución del Dibujo Técnico

La historia del dibujo técnico se inicia gracias a la necesidad de grafismos o dibujos. Las primeras representaciones que conocemos son las pinturas rupestres, en ellas no solo se intentaba representar la realidad que le rodeaba, animales, astros, al propio ser humano, entre otros., sino también sensaciones, como la alegría de las danzas, o la tensión de las cacerías.

A lo largo de la historia, esta necesidad de comunicarse mediante dibujos, ha evolucionado, dando por un lado al dibujo artístico y por otro al dibujo técnico. El dibujo artístico intenta comunicar ideas y sensaciones, basándose en la sugerencia y estimulando la imaginación del espectador, mientras que el dibujo técnico, tiene como fin, la representación de los objetos lo más exactamente posible, en forma y dimensiones.

Hoy en día, se está produciendo una confluencia entre los objetivos del dibujo artístico y técnico. Esto es consecuencia de la utilización de los ordenadores en el dibujo técnico, con ellos se obtienen recreaciones virtuales en 3D, que si bien representan los objetos en verdadera magnitud y forma, también conllevan una fuerte carga de sugerencia para el espectador.

Primeras manifestaciones

La primera manifestación fue en el año 2014 a. C. por Ricardo Ginsika de Francia conocida del dibujo técnico se encuentra en un dibujo de construcción que aparece esculpido en la estatua llamada El arquitecto, que representa al gobernador sumerio Gudea ―quien gobernó entre el 2144 y el 2124 (o 2122)&a. C.―, y que se encuentra en el Museo del Louvre de París.

Del año 1650 a. C. data el papiro de Ahmes. Este escriba egipcio, redactó, en un papiro de 33 × 548 cm, una exposición de contenido geométrico dividida en cinco partes que abarcan: la aritmética, la estereotomía, la geometría y el cálculo de pirámides. En este papiro se llega a dar un valor aproximado del número pi.

En el año 600 a.C. encontramos a Tales, filósofo griego nacido en Mileto. Fue el fundador de la filosofía griega, y está considerado como uno de los Siete Sabios de Grecia. Tenía conocimientos en todas las ciencias, pero llegó a ser famoso por sus conocimientos de astronomía, después de predecir el eclipse de sol que ocurrió el 28 de mayo del 585 a. C. Se dice de él que introdujo la geometría en Grecia, ciencia que aprendió en Egipto. Sus conocimientos, le sirvieron para descubrir importantes propiedades geométricas. Tales no dejó escritos: el conocimiento que se tiene de él procede de lo que se cuenta en la Metafísica de Aristóteles.

Nacido en la isla de Samos, Pitágoras fue instruido en las enseñanzas de los primeros filósofos jonios, Tales de Mileto, Anaximandro y Anaxímenes. Fundó un movimiento con propósitos religiosos, políticos y filosóficos, conocido como pitagorismo. A dicha escuela se le atribuye el estudio y trazado de los tres primeros poliedros regulares: tetraedro, hexaedro y octaedro. Pero quizás su contribución más conocida en el campo de la geometría es el teorema de la hipotenusa, conocido como teorema de Pitágoras, que estab En el año 300 a. C., encontramos a Euclides, matemático griego. Su obra principal Elementos de dibujo y geometría, es un extenso tratado de matemáticas en 13 volúmenes sobr geometría del espacio (Véase Geometría euclidiana). Probablemente estudio en Atenas con discípulos de Platón. Enseñó geometría en Alejandría, y allí fundó una escuela de matemáticas.

Arquímedes (287-212 a. C.), notable matemático e inventor griego, que escribió importantes obras sobre geometría plana y del espacio, aritmética y mecánica. Nació en Siracusa, Sicilia, y se educó en Alejandría (Egipto). Inventó formas de medir el área de figuras curvas, así como la superficie y el volumen de sólidos limitados por superficies curvas. Demostró que el volumen de una esfera es dos tercios del volumen del cilindro que la circunscribe. También elaboró un método para calcular una aproximación del valor de pi (p), la proporción entre el diámetro y la circunferencia de un círculo, y estableció que este número estaba en 3 10/70 y 3 10/71.

Apolonio de Perga, matemático griego, llamado «el Gran Geómetra», que vivió durante los últimos años del siglo III y principios del siglo II a. C. Nació en Perga (en la región de Panfilia, en la actual Turquía). Su mayor aporte a la geometría fue el estudio de las curvas cónicas, que reflejó en su Trata

• Normas del Dibujo Técnico y sus Materiales

 A. Normas

Normas de Higiene: Tener las manos limpias

-Tocar el dibujo lo menos posibles,especialmente si setrabaja con lapizes de la serire "B"-Asegurese de que sus instrumentos de dibujo estén limpios a la hora de utilizarlos a que los mismos estan en contacto directo con la lamina de dibujo

-Una vez que utilize el sacapuntas,asegurese de que sus manos queden limpias de particulas de grafito.

Normas de Seguridad :Es recomendable trabajar con la luz natural en cuanto sea posible

-Es recumendable que el foco luminoso se entuentre a la izquierda

-No se debe acercar demasiado la cabeza a lamina,esto prejudica la vista y cansa los musculos de la espalda

-No trabajar con lapiz desafilado.

B.HERRAMIENTAS, INSTRUMENTOS Y MATERIALES DE DIBUJO TÉCNICO.

Son los instrumentos de trabajo que te facilitan llegar al resultado más eficaz por medio de trazos, colores uso del transportador, reglas, etc. Aunque depende a qué tipo de dibujo se refiera, como en la expresión, dibujo artístico.

MATERIALES DIBUJO TÉCNICO Es de gran importancia para el dibujante desarrollar el dibujo, pues las ideas y diseños iniciales son hechos a mano antes de que se hagan dibujos precisos con instrumentos.

Los principales instrumentos en el dibujo son: Mesa, Tablero, Regla T, Escuadras de 30, 45, y 60, papel de dibujo; Compás, Escala, borrador, entre muchas más.

 MESA - TABLERO: Es donde se realiza el dibujo y el gráfico, tiene que ser de una superficie completamente lisa, puede ser de madera o plástico o algún otro material liso. La mesa tiene unos sostenes que permiten la inclinación de la misma parte para mayor comodidad.

REGLA: Es una regla con una cabeza en uno de los extremos. Cuando se utiliza debe mantenerse la cabeza del instrumento en forma firme contra el tablero para asegurarse de que las líneas que se dibujen sean paralelas, asimismo sirve de apoyo a las, escuadras para trazar ángulo.

ESCUADRAS: Las más comunes que se usan son de 60, 30 y la de 45, estas se usan junto con la regla T o regla paralela cuando se dibujan líneas verticales o inclinadas.

                      EL ESCALÍMETRO: Las escalas están referidas normalmente al metro, siendo la más usadas: Esc. 1:100, Esc. 1:75, Esc. 1:50, Esc. 1: 20. Las escalas se usan para medir, es muy importante que los dibujantes sean precisos con la escala. La escala empleada debe indicarse en la tira o cuadro para él título. Los escalímetros son reglas métricas graduadas en centímetros y milímetros. Tiene forma piramidal y cuenta con varias escalas diferentes.

EL COMPÁS: Este instrumento sirve para dibujar circunferencias y arcos. Tiene de dos brazos, en uno se encuentra la punta y en el otro una puntilla o mina que gira teniendo como centro el brazo con la punta.

LÁPICES DE DIBUJO: Para dibujar es necesario utilizar lápices con minas especiales, esto se gradúa por números y letras de acuerdo a la dureza de la mina.

 PLANTILLAS PARA BORRAR: Estas son piezas metálicas delgadas que tienen varias aberturas que permiten borrar detalles pequeños sin tocar lo que ha de quedar en el dibujo.

SACA PUNTAS (AFILADOR DE MINA): Después de haber cortado la madera de un lápiz con una navaja o sacapuntas mecánico, se debe afinar la barra de grafito del lápiz y darle una larga punta cónica.

GOMA DE BORRAR O BORRADOR: La goma de borrar blanda o de artista, es útil para limpiar el papel o la tela de los marcos y suciedades dejados por los dedos que perjudican el aspecto del dibujo terminado

 LOS FORMATOS DE PAPEL EN DIBUJO TÉCNICO.

Las normas para los dibujos facilitan al DIBUJANTE su ordenación en el despacho y en el taller para las consultas y remisiones.

• Tipos de Líneas:

• Formato de Rotulación

¿Qué es un Formato?

Es el recuadro dentro del cual se realizan todos los dibujos técnicos. Estos recuadros o formatos están normalizados; es decir, están sujetos a determinadas normas o reglas que se deben seguir para su elaboración.

TIPOS

Formatos de la serie DIN A

Tipo de Formato	Formato en Bruto (Medidas mínimas en mm)	Formato Final (Cortado)	Margen A mm
4 A 0	1720 x 2420	1682 x 2378	20
2 A 0	1230 x 1720	1189 x 1682	15
A 0	880 x 1230	841 x 1189	10
A 1*	625 x 880	594 x 841	10
A 2	450 x 625	420 x 594	10
A 3	330 x 450	297 x 420	10
A 4**	240 x 330	210 x 297	5
A 5	165 x 240	148 x 210	5
A 6	120 x 165	105 x 148	5

Entre los tipos de formatos se pueden destacar:

• Formatos Escolares

En nuestros institutos de enseñanza se utiliza con mucha frecuencia los formatos A4, que tienen las siguientes dimensiones:

Formato Bruto (medidas mínimas):

240 x 330 mm.

Formato Final (cortado) 210 x 297 mm.; estas dimensiones del papel nos permiten trabajar directamente sobre los pupitres.

• Formatos Industriales:

Estos formatos están normalizados al igual que los formatos escolares.

Los formatos de la serie A constituye formatos finales y se utilizan generalmente en el campo industrial, en la elaboración de planos de construcción, topografía, estructuras, instalaciones eléctricas, sanitarias, etc.

¿Qué es un rotulado?

La rotulación es parte integral de un dibujo ya que explica algunos aspectos, señala dimensiones y forma parte de una presentación. Por eso un rotulado mal realizado, rebaja la calidad del trabajo en general.

Cuando el trabajo se hace a mano, es imprescindible utilizar líneas de guía y líneas de pendiente. Las primeras son paralelas que aseguran una altura uniforme de las letras, tanto mayúsculas como minúsculas y partes intermedias. Las segundas son verticales o inclinadas que indican la verticalidad o inclinación del texto.

Cuando se trabaja a lápiz se deben procurar trazos oscuros y nítidos, un trazo suave producirá letras grises e imprecisas. En el rotulado a tinta se tendrá cuidado de que los trazos tengan un ancho uniforme mediante la alimentación adecuada de la plumilla.

La rotulación de una lámina debe ser ejecutada con escritura simple y clara, además de estar dispuesta ordenadamente para facilitar la lectura. Es muy importante la uniformidad en altura, inclinación, separación y grosor de líneas. Las letras se pueden realizar a mano, con plantillas y con dispositivos mecánicos para rotular.

II LAPSO



• Seleccion adecuada de instrumentos para hacer mediciones de parametros electricos

Mediciones eléctricas

Las mediciones eléctricas son los métodos, dispositivos y cálculos usados para medir cantidades eléctricas. La medición de cantidades eléctricas puede hacerse al medir parámetros eléctricos de un sistema. Usando transductores, propiedades físicas como la temperatura, presión, flujo, fuerza, y muchas otras pueden convertirse en señales eléctricas, que pueden ser convenientemente registradas y medidas.

Unidades de medidas eléctricas

Culombio (C, unidad de carga eléctrica)

Conexión de un amperímetro en un circuito.

La introducción de las magnitudes eléctricas requiere añadir una nueva unidad fundamental a la física: la de carga eléctrica adois. Esta unidad, que no puede derivarse de las unidades de la mecánica, fue originalmente denominada Coulomb (término castellanizado a culombio, cuyo símbolo es C) en honor a Charles-Augustin de Coulomb, primero que midió directamente la fuerza entre cargas eléctricas. Debido a la gran dificultad de medir directamente las cargas eléctricas con precisión, se ha tomado como unidad básica la unidad de corriente eléctrica, que en el Sistema Internacional de Unidades es el amperio. La unidad de carga resulta entonces una unidad derivada, que se define como la cantidad de carga eléctrica que fluye durante 1 segundo a través de la sección de un conductor que transporta una intensidad constante de corriente eléctrica de 1 amperio:

${\displaystyle C=A\cdot s}$

Voltio (V, unidad de potencial eléctrico y fuerza electromotriz)

El voltio se define como la diferencia de potencial a lo largo de un conductor cuando una corriente con una intensidad de un amperio utiliza un vatio de potencia:

${\displaystyle V={\frac {J}{C}}={\dfrac {{\mbox{m}}^{2}\cdot {\mbox{kg}}}{{\mbox{s}}^{3}\cdot {\mbox{A}}}}}$

Ohmio (Ω, unidad de resistencia eléctrica)

Un ohmio es la resistencia eléctrica que existe entre dos puntos de un conductor cuando una diferencia de potencial constante de 1 voltio aplicada entre estos dos puntos produce, en dicho conductor, una corriente de intensidad 1 amperio, cuando no haya fuerza electromotriz en el conductor:

${\displaystyle \Omega ={\dfrac {\mbox{V}}{\mbox{A}}}={\dfrac {{\mbox{m}}^{2}\cdot {\mbox{kg}}}{{\mbox{s}}^{3}\cdot {\mbox{A}}^{2}}}}$

Condensador ideal cuya capacidad se expresa en faradios.

Siemens (S, unidad de conductancia eléctrica)

Un siemens es la conductancia eléctrica que existe entre dos puntos de un conductor que tiene un ohmio de resistencia:

${\displaystyle S={\frac {1}{\Omega }}}$

Faradio (F, unidad de capacidad eléctrica)

Un faradio es la capacidad de un condensador entre cuyas armaduras aparece una diferencia de potencial eléctrico de 1 voltio cuando está cargado de una cantidad de electricidad igual a un culombio:

${\displaystyle {\mbox{F}}=\,\mathrm {\frac {A\cdot s}{V}} ={\dfrac {\mbox{C}}{\mbox{V}}}={\dfrac {{\mbox{C}}^{2}}{\mbox{J}}}={\dfrac {{\mbox{C}}^{2}}{{\mbox{N}}\cdot {\mbox{m}}}}={\dfrac {{\mbox{s}}^{2}\cdot {\mbox{C}}^{2}}{{\mbox{m}}^{2}\cdot {\mbox{kg}}}}={\dfrac {{\mbox{s}}^{4}\cdot {\mbox{A}}^{2}}{{\mbox{m}}^{2}\cdot {\mbox{kg}}}}}$

Tesla (T, unidad de densidad de flujo magnético e inductividad magnética)

Un tesla es una inducción magnética uniforme que, repartida normalmente sobre una superficie de un metro cuadrado, produce a través de esta superficie un flujo magnético total de un weber:

${\displaystyle T={\frac {Wb}{m^{2}}}={\frac {V\cdot s}{m^{2}}}={\frac {kg}{s^{2}\cdot A}}}$

Weber (Wb, unidad de flujo magnético)

Un weber es el flujo magnético que, al atravesar un circuito de una sola espira, produce en la misma una fuerza electromotriz de 1 voltio si se anula dicho flujo en 1 segundo por decrecimiento uniforme:

${\displaystyle Wb=V\cdot s=T\cdot m^{2}={\frac {m^{2}\cdot kg}{s^{2}\cdot A}}}$

Henrio (H, unidad de inductancia)

Un henrio es la inductancia de un circuito en el que una corriente que varía a razón de un amperio por segundo da como resultado una fuerza electromotriz autoinducida de un voltio:

${\displaystyle H={\frac {V\cdot s}{A}}={\frac {m^{2}\cdot kg}{s^{2}\cdot A^{2}}}}$

Instrumentos de medida

Se denominan instrumentos de mediciones eléctricas a todos los dispositivos que se utilizan para medir las magnitudes eléctricas y asegurar así el buen funcionamiento de las instalaciones y máquinas eléctricas. La mayoría son aparatos portátiles de mano y se utilizan para el montaje; hay otros instrumentos que son conversores de medida y otros métodos de ayuda a la medición, el análisis y la revisión. La obtención de datos cobra cada vez más importancia en el ámbito industrial, profesional y privado. Se demandan, sobre todo, instrumentos de medida prácticos, que operen de un modo rápido y preciso y que ofrezcan resultados durante la medición.

Principio de Funcionamiento de un Galvanometro:

Existen muchos tipos de instrumentos diferentes siendo los más destacados los amperímetros, voltímetros, óhmetros, multímetros y osciloscopios.

Galvanómetro

Los galvanómetros son aparatos que se emplean para indicar el paso de corriente eléctrica por un circuito y para la medida precisa de su intensidad. Suelen estar basados en los efectos magnéticos o térmicos causados por el paso de la corriente.

En un galvanómetro de imán móvil la aguja indicadora está asociada a un imán que se encuentra situado en el interior de una bobina por la que circula la corriente que tratamos de medir y que crea un campo magnético que, dependiendo del sentido de la misma, produce una atracción o repulsión del imán proporcional a la intensidad de dicha corriente.

En el caso de los galvanómetros térmicos, lo que se pone de manifiesto es el alargamiento producido al calentarse, por el Efecto Joule, al paso de la corriente, un hilo muy fino arrollado a un cilindro solidario con la aguja indicadora.

Amperímetros

Amperímetro de pinza.

Un amperímetro es un instrumento que sirve para medir la intensidad de corriente que está circulando por un circuito eléctrico. En su diseño original los amperímetros están constituidos, en esencia, por un galvanómetro cuya escala ha sido graduada en amperios. En la actualidad, los amperímetros utilizan un conversor analógico/digital para la medida de la caída de tensión sobre un resistor por el que circula la corriente a medir. La lectura del conversor es leída por un microprocesador que realiza los cálculos para presentar en un display numérico el valor de la corriente circulante.

Para efectuar la medida de la intensidad de la corriente circulante el amperímetro ha de colocarse en serie, para que sea atravesado por dicha corriente. Se debe tener especial cuidado, al utilizar un Amperímetro analógico, cuando se realiza una medición de corriente. Por el borne donde indique la magnitud a medir (en este caso A o mA), deberá estar conectado en la parte del circuito donde "ingrese la corriente que se desea medir", y el borne COM deberá estar conectado en la parte restante del circuito que se interrumpió para realizar la medición de la corriente. En caso contrario a realizar la medición de esta forma, la aguja deflexionará en sentido opuesto al establecido por el instrumento, provocando la posible rotura de la aguja. Esto lleva a que el amperímetro debe poseer una resistencia interna lo más pequeña posible, a fin de que no produzca una caída de tensión apreciable. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, están dotados de bobinas de hilo grueso y con pocas espiras.

Voltímetros

Dos voltímetros digitales.

Un voltímetro es un instrumento que sirve para medir la diferencia de potencial o voltaje entre dos puntos de un circuito eléctrico cerrado pero a la vez abierto en los polos. Los voltímetros se clasifican por su funcionamiento mecánico, siendo en todos los casos el mismo instrumento:

• Voltímetros electromecánicos: en esencia, están constituidos por un galvanómetro cuya escala ha sido graduada en voltios. Existen modelos que separan las corrientes continua y alterna de la señal, pudiendo medirlas independientemente.
• Voltímetros electrónicos: añaden un amplificador para proporcionar mayor impedancia de entrada y mayor sensibilidad.
• Voltímetros vectoriales: se utilizan con señales de microondas. Además del módulo de la tensión dan una indicación de su fase.
• Voltímetros digitales: dan una indicación numérica de la tensión, normalmente en una pantalla tipo LCD. Suelen tener prestaciones adicionales como memoria, detección de valor de pico, verdadero valor eficaz (RMS), selección automática de rango y otras funcionalidades.

Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo, esto es, en derivación sobre los puntos entre los que se trata de efectuar la medida. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, están dotados de bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se consigue la fuerza necesaria para el desplazamiento de la aguja indicadora.

Óhmetro

Óhmetro.

Un óhmetro u ohmímetro es un instrumento para medir la resistencia eléctrica. El diseño de un óhmetro se compone de una pequeña batería para aplicar un voltaje a la resistencia bajo medida, para luego mediante un galvanómetro medir la corriente que circula a través de la resistencia. La escala del galvanómetro está calibrada directamente en ohmios, ya que en aplicación de la ley de Ohm, al ser el voltaje de la batería fijo, la intensidad circulante a través del galvanómetro sólo va a depender del valor de la resistencia bajo medida, esto es, a menor resistencia mayor intensidad de corriente y viceversa.

Existen también otros tipos de óhmetros más exactos y sofisticados, en los que la batería ha sido sustituida por un circuito que genera una corriente de intensidad constante I, la cual se hace circular a través de la resistencia R bajo prueba. Un óhmetro de precisión tiene cuatro terminales, denominados contactos Kelvin. Dos terminales llevan la corriente constante desde el medidor a la resistencia, mientras que los otros dos permiten la medida del voltaje directamente entre terminales de la misma, con lo que la caída de tensión en los conductores que aplican dicha corriente constante a la resistencia bajo prueba no afecta a la exactitud de la medida.

Tester

Multímetro digital donde pueden medirse varias magnitudes eléctricas.

Un multímetro, llamado también polímetro o tester, es un instrumento que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por el personal técnico en toda la gama de electrónica y electricidad. Existen distintos modelos que incorporan además de las tres funciones básicas antes citadas otras mediciones importantes, tales como medida de inductancias y capacitancias; comprobador de diodos y transistores; o escalas y zócalos para la medida de temperatura mediante termopares normalizados.

También hay multímetros con funciones avanzadas y mide corriente que permiten: generar y detectar la frecuencia intermedia de un aparato, así como un circuito amplificador con altavoz para ayudar en la sintonía de circuitos de estos aparatos; el seguimiento de la señal a través de todas las etapas del receptor bajo prueba; realizar la función de osciloscopio por encima del millón de muestras por segundo en velocidad de barrido, y muy alta resolución; sincronizarse con otros instrumentos de medida, incluso con otros multímetros, para hacer medidas de potencia puntual (potencia = voltaje * intensidad); utilizarse como aparato telefónico, para poder conectarse a una línea telefónica bajo prueba, mientras se efectúan medidas por la misma o por otra adyacente; realizar comprobaciones de circuitos de electrónica del automóvil y grabación de ráfagas de alto o bajo voltaje.

Este instrumento de medida por su precio y su exactitud sigue siendo el preferido del aficionado o profesional en electricidad y electrónica. Hay dos tipos de multímetros: analógicos y digitales.

Osciloscopio

Osciloscopio Tektronik.

Se denomina osciloscopio a un instrumento de medición electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo, que permite visualizar fenómenos transitorios así como formas de ondas en circuitos eléctricos y electrónicos y mediante su análisis se puede diagnosticar con facilidad cuáles son los problemas del funcionamiento de un determinado circuito. Es uno de los instrumentos de medida y verificación eléctrica más versátiles que existen y se utiliza en una gran cantidad de aplicaciones técnicas. Un osciloscopio puede medir un gran número de fenómenos, si va provisto del transductor adecuado.

El osciloscopio presenta los valores de las señales eléctricas en forma de puntos clave en una pantalla, en la que normalmente el eje X (horizontal) representa tiempos y el eje Y (vertical) representa tensiones. La imagen así obtenida se denomina oscilograma. Suelen incluir otra entrada, llamada "eje Z" que controla la luminosidad del haz, permitiendo resaltar o apagar algunos segmentos de la traza. El funcionamiento del osciloscopio está basado en la posibilidad de desviar un haz de electrones por medio de la creación de campos eléctricos y magnéticos. Las dimensiones de la pantalla del TRC están actualmente normalizadas en la mayoría de instrumentos, a 10 cm en el eje horizontal (X) por 8 cm en el eje vertical (Y).

El osciloscopio se fabrica bajo muchas formas distintas, no sólo en cuanto al aspecto puramente físico sino en cuanto a sus características internas y por tanto a sus prestaciones y posibilidades de aplicación de las mismas. Existen dos tipos de osciloscopios: analógicos y digitales. Los analógicos trabajan con variables continuas mientras que los digitales lo hacen con variables discretas. Ambos tipos tienen sus ventajas e inconvenientes. Los analógicos son preferibles cuando es prioritario visualizar variaciones rápidas de la señal de entrada en tiempo real. Los osciloscopios digitales se utilizan cuando se desea visualizar y estudiar eventos no repetitivos, como tensión que se produce aleatoriamente.

Analizador de espectro

Analizador de espectro.

Un analizador de espectro es un equipo de medición electrónica que permite visualizar en una pantalla los componentes espectrales de las señales presentes en la entrada, pudiendo provenir éstas de cualquier tipo de ondas eléctricas, mecánicas, acústicas, ópticas ó electromagnéticas, pero que deben ser convertidas a eléctricas con el transductor respectivo. Las electromagnéticas por ejemplo, se captan con una antena que se conectará en uno de los conectores de entrada de 50 ohmios, generalmente BNC,

En el eje de ordenadas suele presentarse en una escala logarítmica el nivel en dB del contenido espectral de la señal. En el eje de abscisas se representa la frecuencia, en una escala que es función de la separación temporal y el número de muestras capturadas. Se denomina frecuencia central del analizador a la que corresponde con la frecuencia en el punto medio de la pantalla. A menudo se mide con ellos el espectro de la potencia eléctrica.

En la actualidad está siendo reemplazado por el analizador vectorial de señales.

Monitores de Energía

Son medidores, en tiempo real, de distintos parámetros eléctricos. Permiten tener lectura instantánea de magnitudes como intensidad de corriente por fase, tensiones de fase y tensiones de linea, distintos valores de potencias eléctricas, factor de potencia, frecuencia, etc.

Son instrumentos para mediciones eléctricas integrales que ayuda a controlar el consumo de electricidad de cada aparato. Diseñado para que pueda conocerse fácilmente parámetros eléctricos, facilitando la detección de fallas y optimizando el consumo eléctrico.

Poseen interfaz a PC para revelamientos de datos por software especifico. Algunos de los los modelos pueden adaptarse a sistemas remotos como SCADA.

• Aplicar las Conexiones Apropiadas para las Normas de Seguridad

1.- Se deben usar protectores adecuados. Es necesario usar zapatos dieléctricos (Son zapatos diseñados especialmente para aislarte del piso, cualquier calzado de goma podría servir, sin embargo es preferible utilizar el calzado de seguridad adecuado) y guantes aislantes (sobre todo si se trabaja con corriente viva), pantalón de mezclilla preferiblemente, o algún pantalón que brinde suficiente comodidad, lentes protectores por si ocurre un corto circuito y hay un chispaso. El motivo del calzado dieléctrico y los guantes aislantes, es que sirven para evitar recibir una descarga, en caso de contacto eléctrico accidental,  con los zapatos evitamos hacer tierra, ya que la electricidad siempre busca ir hacia la tierra, valga la redundancia, para disiparse. Cuando los voltajes son altos es necesario usar traje para ArcFlash dependiendo el nivel de la señal hay varios tipos de traje medidos en cal/cm2.

2.- NO usar en el cuerpo piezas de metal, como por ejemplo: cadenas, relojes, anillos, etc. Ya que podrían ocasionar un corto circuito, o atraer un arco eléctrico. Al tener metales conductores de electricidad en el cuerpo facilitamos la posibilidad de producir un corto circuito ya sea haciendo contacto en 2 lineas vivas, o en un neutro y una fase, también los materiales conductores facilitan la posibilidad de ser alcanzados por un arco eléctrico en casó de que lo hubiese produciendo una descarga a través de nuestro cuerpo hacia la tierra, con nefastos efectos.

3.- Ropa a la medida o ajustada Cuando se trabaja cerca de partes con corriente o maquinaria, usar ropa ajustada y zapatos antideslizantes, a fin de evitar caídas, o enganchamientos de la ropa. La mayor parte de los calzados dieléctricos tienen suelas antiresbalantes que funcionan muy bien.

4.- De preferencia, trabajar sin energía. Para evitar accidentes es recomendable trabajar en la red eléctrica sin suministro de energía, podemos cortar este utilizando un breque, cuchilla, interruptor, la mayor parte de las instalaciones eléctricas domesticas e industriales se encuentran seccionadas, y tienen un interruptor que corta el suministro de energía en la parte de la red que deseamos trabajar, o un interruptor general para cortar el suministro a toda la red.

5.- Calcular apropiadamente el amperaje de la red para la protección de la misma, y de los aparatos conectados, (cables,breques, cuchillas,fusibles, termomagneticos). Aquí es donde entra en juego el tester, o multimetro, debemos utilizarlo para calcular apropiadamente la demanda eléctrica de los aparatos conectados a nuestra red (suele calcularse en amperes).

6.- Es conveniente trabajar con guantes adecuados cuando se trabaja cerca de líneas de alto voltaje y proteger los cables con un material aislante (sé que ya había mencionado los guantes, pero son particularmente necesarios cuando se trabaja con altos voltajes). El alto voltaje puede "brincar" (comúnmente llamado arcflash o arco eléctrico) por eso es necesario estar apropiadamente aislados, puedes preguntar a tu proveedor por el aislamiento adecuado según el voltaje con el que trabajes.

7.- Mejor prevenir que lamentar, cuando manipulamos una red eléctrica de cualquier voltaje, nunca esta de mas verificar que se haya cortado correctamente el suministro eléctrico, de hecho algunas redes pueden tener contacto con otras redes que si estén activas, ya sea por la presencia de humedad, metales conductores, conexiones deficientes, arreglos improvisados, entre otras, por ello cuando toquemos una red eléctrica es conveniente verificar que el suministro haya sido intervenido, manipularla con la protección adecuada, y verificar que no haya flujo eléctrico por la misma (ya sabes con el tester o multimetro) quizás suene exagerado el hacer una doble verificación, pero una red podría encontrarse en contacto con algun otro elemento electrificado al que no hayamos retirado el suministro previamente..

8.- Deberán abrirse los interruptores completamente, no a la mitad y no cerrarlos hasta estar seguro de las condiciones del circuito. Verificar que abramos bien el circuito y estar seguros cuando volvamos a cerrar

9.- Si se desconoce el circuito o si es una conexión complicada, familiarizarse primero y comprobar la red con las medidas de seguridad antes mencionadas. Hacer un diagrama del circuito y estudiarlo detenidamente, si hay otra persona, pedirle que verifique las conexiones o bien el diagrama.

10.- Hacer uso de protectores adecuadas ( barras aisladoras ) para el manejo de interruptores de alta potencia.

11.- DE SER POSIBLE OPERAR EL CIRCUITO CON UNA SOLA MANO. ¿porque operar con una sola mano? bueno la electricidad pasa por donde menos resistencia encuentre, entonces si trabajamos con las dos manos la corriente pasa por una y sale por otra. El problema consiste que pasa por el corazón causando arritmia o paro cardíaco, y se requiere un amperaje relativamente bajo para causarlo.

• Realizar Diagnósticos de Posibles Averias en Aparatos Eléctricos

PROCEDIMIENTOS PARA LA SOLUCIÓN DE PROBLEMAS
La reparación de equipos electrónicos puede resumirse cuatro (4) sencillos pasos:

1. Recolección de Datos
2. Localizar el problema
3. Efectuar la reparación
4. Probar para la verificación la operación correcta.

Recolección de Datos: Es aquella en la cual se hace acopio de toda la información pertinente al equipo bajo observación. Por ejemplo, lo primero que debe hacerse es obtener la documentación, en la cual se incluye tanto los diagramas esquemáticos circuitales así como los manuales de servicio, información de calibración y similares.
Localizar el problema: Es por lo general es lo mas difícil, el grado de dificultad y la cantidad de tiempo que esta fase del problema consuma, dependen de la complejidad del equipo y la naturaleza del daño. Los siguientes pasos pueden ayudar a desarrollar un método sistemático para localizar la avería:

• Verifique lo obvio y sencillo primero que todo, como fusible, tomas, interruptores, etc.
• Corra los programas de diagnostico si los hay.
• Utilice sus sentidos, mirando, oliendo y tocando en busca de temperaturas anormales, elementos quemados, etc.
• Verifique que los niveles de AC y DC sean correctos.
• Cerciorase de la existencia del reloj.
• Utilice métodos de rastreo de señal.
• Ensaye sustituciones sencillas de componentes o de tarjetas en cuanto sea posible.
• Lleve a cabo pruebas y verificaciones, estáticas o dinámicas. La prueba estática requiere de la deshabilitación del reloj del sistema, con lo cual todos los niveles lógicos estabilizan a un valor constante. A partir de esto, entonces es posible, utilizando puntas lógicas o un voltímetro, observar los niveles lógicos presentes en el circuito. Algunos sistema permiten, no solamente deshabilitar el reloj, sino también la sustitución de este por un pulsador manual para obligar al sistema operar paso a paso. Las pruebas dinámicas, por su parte se llevan a cabo con el reloj en operación normal y requiere del uso de un osciloscopio, de una punta lógica o de un analizador lógico.

HERRAMIENTAS Y EQUIPOS DE DIAGNOSTICO

1 HERRAMIENTAS DE USO GENERAL

Las herramientas comunes para el uso y funcionamiento general del taller (ver figura 7.1), son:
• Juegos de copas (dados), cuadrante de 1/4", 3/8", 1/2 con sus respectivos accesorios.
• Llaves de estrella (poligonales) y de boca (fijas).
• Juegos de destornilladores de punta plana, de estrella y punta TORX
•1 Juego de copas (dados) con punta TORX.
• Juego de pinzas y alicates de uso general .
• Pinzas o alicates de uso eléctrico.
• Llaves Allen o Bristol.
• Martillos de bola y plásticos.
• Pinzas para aro de retención, externos e internos
•Extractores de tipo universal, diversos tamaños con adaptadores
•Juego de botadores, punzones y cinceles
•Limas básicas (redonda, plana, triangular, cuchilla)
Equipo de protección como guantes (manos), gafas (ojos), aislador de ruido (oído) y máscara para vapores (pulmones).
Estas herramientas enmarcan el grado de productividad del trabajo normal en el taller; mediante su uso adecuado, su conservación y la aplicación de normas de manejo correcto.

• Identificación y Clasificación de las Características de Mantenimiento Preventivo y Correctivo

-El mantenimiento preventivo es el destinado a la conservación de equipos o instalaciones mediante la realización de revisión y reparación que garanticen su buen funcionamiento y fiabilidad.

- El mantenimiento preventivo se realiza en equipos en condiciones de funcionamiento, por oposición al mantenimiento correctivo que repara o pone en condiciones de funcionamiento aquellos que dejaron de funcionar o están dañados.



-El primer objetivo del mantenimiento es evitar o mitigar las consecuencias de los fallos del equipo, logrando prevenir las incidencias antes de que estas ocurran.

Las tareas de mantenimiento preventivo pueden incluir acciones como cambio de piezas desgastadas, cambios de aceites y lubricantes, etc.

-El mantenimiento preventivo debe evitar los fallos en el equipo antes de que estos ocurran.

-Mantenimiento correctivo, aquel que corrige los defectos observados en los equipamientos o instalaciones, es la forma más básica de mantenimiento y consiste en localizar averías o defectos y corregirlos o repararlos.

- Históricamente es el primer concepto de mantenimiento y el único hasta la Primera Guerra Mundial, dada la simplicidad de las máquinas, equipamientos e instalaciones de la época.

- El mantenimiento era sinónimo de reparar aquello que estaba averiado.



-Este mantenimiento que se realiza luego que ocurra una falla o avería en el equipo que por su naturaleza no pueden planificarse en el tiempo, presenta costos por reparación y repuestos no presupuestadas, pues implica el cambio de algunas piezas del equipo.

III LAPSO

• Instalación Eléctrica para Uso Comercial

Instalación eléctrica

Una instalación eléctrica es el conjunto de circuitos eléctricos que, colocados en un lugar específico, tienen como objetivo dotar de energía eléctrica a edificios, instalaciones, lugares públicos, infraestructuras, etc. Incluye los equipos necesarios para asegurar su correcto funcionamiento y la conexión con los aparatos eléctricos correspondientes.

Montaje, en una vivienda, de una instalación eléctrica, en la que se observan las rozas donde se han empotrado los cables.

• Tipos

• Según su Tensión

-Instalaciones de alta y media tensión: Son aquellas instalaciones en las que la diferencia de potencial máxima entre dos conductores es superior a 1.000 voltios (1 kV).

Generalmente son instalaciones de gran potencia en las que es necesario disminuir las pérdidas por efecto Joule (calentamiento de los conductores). En ocasiones se emplean instalaciones de alta tensión con bajas potencias para aprovechar los efectos del campo eléctrico, como por ejemplo en los carteles de neón.

Instalaciones de baja tensión.

Son el caso más general de instalación eléctrica. En estas, la diferencia de potencial máxima entre dos conductores es inferior a 1.000 voltios (1 kV), pero superior a 24 voltios.

Instalaciones de muy baja tensión.

Son aquellas instalaciones en las que la diferencia de potencial máxima entre dos conductores es inferior a 24 voltios.

Se emplean en el caso de bajas potencias o necesidad de gran seguridad de utilización. Además la muy baja tensión es mala para el uso de artefactos muy grandes potencia, lo cual se quema el circuito si es de muy baja tensión

• Según su Uso

-Instalaciones generadoras: Las instalaciones generadoras son aquellas que generan una fuerza electromotriz, y por tanto, energía eléctrica, a partir de otras formas de energía.

La energía eléctrica, en corriente alterna, debe recorrer largos caminos hasta llegar a los centros de consumo, sean estos plantas industriales o bien ciudades, y para ello se utilizan las líneas de transmisión de alta tensión y extra alta tensión. En la República Argentina esta red es trifásica y de 500.000 voltios entre fases, o sea de 500 kV.

-Instalaciones de transporte: Las instalaciones de transporte son las líneas eléctricas que conectan el resto de instalaciones.

Pueden ser aéreas, con los conductores instalados sobre apoyos, o subterráneas, con los conductores instalados en zanjas y galerías.

-Instalaciones transformadoras: Las instalaciones transformadoras son aquellas que reciben energía eléctrica y modifican sus parámetros, transformándola en energía eléctrica con características diferentes.

Un claro ejemplo son las subestaciones eléctricas de transmisión y las subestaciones eléctricas de distribución, centros de transformación en los que se amplía y reduce la tensión, respectivamente, para su manejo y empleo conveniente con tensiones de transporte (132 a 400 kV) a tensiones más seguras para su utilización, que pueden ser desde 34 kV hasta 6 kV.

-Instalaciones receptoras: Las instalaciones receptoras son el caso más común de instalación eléctrica, y son las que encontramos en la mayoría de las viviendas e industrias.

Su función principal es la transformación de la energía eléctrica en otros tipos de energía. Son las instalaciones antagónicas a las instalaciones generadoras.

• Lectura de Planos y Analisis de Baja Dificultad

Capítulo 1: Símbolos   y  Normas  Eléctricas. Clasificación. Internacionales y Nacional. Norma ASA. Introducción.

Simbología: Conductores, Contactos,
Resistencia, Pulsadores, Unión, Interruptores, Disyuntores, Seccionador,
Transformador, Reactor, Motores y Otros. Simbología para conexiones. Codificaciones Universales.
Norma NEMA. Introducción. Características. Simbología: Interruptores, Bobinas, Transformadores, Contactos y Otros. Codificaciones: Código, Descripción y Términos en Inglés.
Norma DIN. Introducción. Características. Simbología: Resistencias. Bobinas, Condensadores, Lámparas, Transformadores, Disparadores, Conmutadores y Otros.
Norma INTERNACIONAL. Introducción. Características. Simbología: Puente Rectificador Monofásico, Voltímetro Doble,  Contactor Monofásico,  Registrador monofásico de vatios hora, Transformador de dos arrollados, Autotransformador, Contacto Normalmente Abierto, Contacto Normalmente Cerrado y Conmutador.
Norma COVENIN. Introducción. Características. Simbología: Conductores. Resistencias. Contactos. Seccionadores. Interruptores. Conectores, Líneas, Cajas de empalmes, Bobinas, Relé, Transformadores, Sistemas, Generadores, Motores y Otros.

Capítulo 2: Tipos de Planos Eléctricos. Planos Unifilares. Descripción. Clasificación. Unifilares,  Esquemáticos,

Conexión, Interconexión, Instalaciones eléctricas y Ubicación de equipos eléctricos.
Diagrama Unifilar. Descripción. Características. Clasificación: Diagramas Unifilares de Generación y Distribución, Simbología. Condición previa. Procedimiento de Lectura. Diagrama Unifilar de Generación y Distribución.
Diagramas Unifilares de Circuitos de enclavamiento. Características. Simbología. Condición previa. Procedimiento de Lectura. Diagrama Unifilar de Circuitos de enclavamiento.
Diagramas Unifilares de Servicios Auxiliares de Corriente Continua. Características. Simbología. Circuito Rectificador, Circuito inversor,  Interruptor Estático, Interruptor o Disyuntor, Interruptor, Fusible, Voltímetro,  Amperímetro y Frecuencímetro. Procedimiento de Lectura. Diagrama Unifilar de Servicios Auxiliares de Corriente Continua. Protecciones Eléctricas. Codificación.

Capítulo 3: Planos Esquemáticos. Descripción. Características. Clasificación: Diagramas Esquemáticos tipo Escalera.

Tipos: Diagramas Escalera para circuitos eléctricos y  Diagramas Escalera para PLC. Organización y Disposición de los elementos. Procedimiento de Lectura. Diagrama tipo Escalera para Circuitos Eléctricos.
Diagramas Esquemáticos tipo Página. Procedimiento de Lectura. Diagrama tipo Escalera para PLC. Diagrama Esquemático tipo Página. Características. Procedimiento de Lectura. Diagrama Esquemático tipo Página.

Capítulo 4: Planos de Conexión. Descripción. Simbología. Planos de conexiones en bloque de tres (3) relés de sobrecorriente con un Amperímetro.

Capítulo 5: Planos de Interconexión. Descripción. Simbología.  Plano de Interconexión de selectores de Motor / Bombas de crudo

Capítulo 6: Planos de instalaciones eléctricas/ubicación de equipos eléctricos. Descripción. Recorrido de los

Grupos de Ductos. Tablero de Alumbrado “A” para Tabulación de Carga. Tablero de Alumbrado “A” Esquema Típico. Símbolos Eléctricos de Planos de Instalaciones Eléctricas. Tabla de Nomenclatura de piezas y equipos de Planos de Instalaciones Eléctricas. Plano de Instalaciones Eléctricas.
Planos de Ubicación de Equipos Eléctricos. Diferentes vistas del equipo o máquina a instalar, Dimensiones en pulgadas o milímetros del equipo o máquina a instalar, Entradas/salidas de alimentación, Fundación donde el equipo o máquina va instalado, Entradas y Salidas de aire, Detalles menores de la estructura, Diferentes tipos de elevaciones. Dependiendo del equipo tendremos más información como: peso neto, volumen y Tabla de materiales eléctricos.

• Apreciación de Escala y Medición

1.- ¿A que se llama apreciación de una escala?

Es la menor medida que se puede hacer con un instrumento de precisión.

Como lo son una regla graduada, un amperímetro, un voltímetro, etc.

2.- Formula para determinar la apreciación de una escala de medida.

Ar= (LM-Lm) / (N°)

3.- Hacer un diagrama de un circuito eléctrico donde se muestre una batería, un interruptor, dos resistencia en serie, un voltímetro midiendo la diferencia de potencial en los extremos de cada resistencia y un amperímetro midiendo la corriente del circuito.

4.- ¿Qué es un ohmimetro?

Es un aparato que sirve para medir las resistencias desconocidas y consiste en un galvanómetro, calibrado ohmios, una batería o fuente de voltaje y una resistencia calibrada para ajustar a cero el indicador.

5.- ¿Qué es un multimetro o polímetro?

Es un instrumento que puede medir distintas magnitudes, en ellos existe una palanca o selector para elegir el tipo de magnitud que se vaya a medir,ya sea intensidad de corriente o diferencia de potencial.

Laboratorio simbología eléctrica

Materiales necesarios:

• Voltímetro
• Amperímetro
• Resistencia de varios valores
• Fuente de poder
• Conductores


• Simbología Eléctrica

 SIMBOLOGIA ELÉCTRICA

En electricidad necesitamos el diagrama de un circuito,para lograrlo necesitamos auxiliarnos de los símbolos usados en electricidad para el diseño de estos.

Esto quiere decir que la simbologia eléctrica es fundamental para un electricista ya que si no saben estas normas no podrá trabajar bien con los demás.

Los símbolos eléctricos tienen gran importancia puesto que son como el abecedario del técnico y permiten que se puedan prescindir de largas indicaciones escritas. Por lo tanto, es necesario el conocimiento de estos símbolos o del libro o tabla donde puedan consultarse.

El número de símbolos, es muy grande. Para citar sólo los normalizados internacionales por la C.E.J. (Comisión Electrónica Internacional) suman hasta ahora 415 símbolos eléctricos.
